ACE gasveren effectief bij wikkelen transformatorkernen

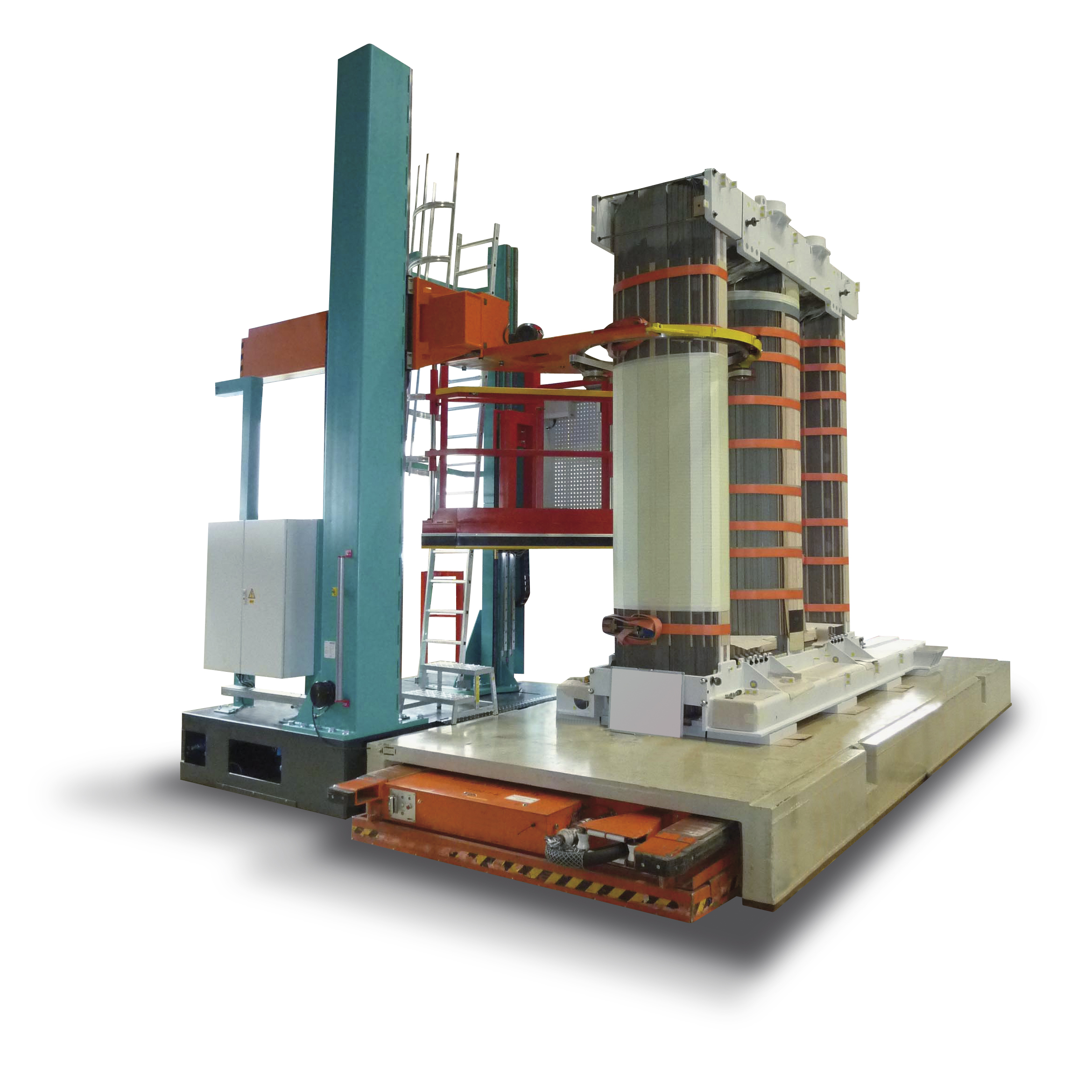

KOHLS Maschinenbau uit Freigericht in het Duitse Hessen monteert innovatieve gasveren van ACE Stoßdämper in zijn nieuwe verticale wikkelmachine.

KOHLS beschikt over ruim 20 jaar ervaring met de bouw van speciale machines en installaties voor de transformatorbouw: van de ontwikkeling van een concept met behulp van 3D software tot en met de montage en ingebruikname. Bij de ontwikkeling van een nieuwe verticale wikkelmachine riep KOHLS de hulp in van dempingsspecialist ACE Stoßdämpfer uit het Duitse Langenfeld.

Unieke remsysteem

300 ton, een metershoge toren, bestaande uit duizenden dunne platen en soms een complexe ovale of nagenoeg rechthoekige vorm: het wikkelen van een industriële transformator is een lastige klus waarbij alles moet kloppen. De dunne platen van de transformator mogen bij het rechtop zetten immers geen millimeter verschuiven. Hiervoor zorgen speciale spanbanden, die een probleemloos transport naar de wikkelmachine moeten waarborgen. Deze fragiele constructie wordt vervoerd met een speciaal hiervoor ontwikkeld luchtkussenvoertuig. Nadat de transformatoronderdelen bij de wikkelmachine zijn aangekomen, wordt de kern omwikkeld met resin band, gemaakt van glasvezel gedoopt in speciale hars. Met elke laag wordt stap voor stap de spanning op de transformatorspoelen opgevoerd, die per omwenteling maximaal 250 daN bedraagt.

Dankzij de omwikkeling door de speciale machine van KOHLS maakt de transformator minder lawaai, werkt efficiënter en is de koeling betrouwbaarder. Op deze manier kan er bij een juiste constructie op materiaalkosten worden bespaard. Een innovatie van KOHLS bij de nieuwe machine is het remsysteem, waarvoor patent is aangevraagd. Het produceert de hierboven genoemde massieve spanning op de band en zet via de hydraulische kringloop de remenergie om.

Geen spanningsverlies

Bij de ovale transformatorspoelen waren de technische experts van Kohls aangewezen op hulp van buitenaf, aangezien op een aantal plekken van de ovaal spanningsverlies optrad. Om dit spanningsverlies te voorkomen voorzag ACE Stoßdämpfer het bedrijf van bijpassende industriegasveren. Bovendien wilde KOHLS een oplossing met zo weinig mogelijk trillingen. Want tijdens het wikkelen draait een tandwiel, waar de remeenheid met een slag van 150 mm op is gemonteerd, op en neer over de transformatorspoel.

Industriegasveren van het type GS19-150-EE-550N bleken de meest geschikte oplossing. Deze machineonderdelen zorgen meestal voor het veilig openen en sluiten van deksels, door de handkracht van de bediener te ondersteunen. In dit geval zorgt de industriegasveer er echter voor dat de spanning behouden blijft, omdat bij onderbrekingen de slaglengte als reserve dient. De gasveer werkt hierbij volgens hetzelfde principe als bij het openen en sluiten van kleppen. Ook in dit geval wordt voor de einddemping hydraulische olie gebruikt. Als er druk op de gasveer wordt gezet, bijvoorbeeld bij het sluiten van een klep, stroomt de stikstof door de ventielopening van de zuiger. De gasveer biedt de klep tegenwicht en reguleert zo het tempo. Bij het openen van de klep stroomt de stikstof terug, ondersteunt de handkracht van de bediener en zorgt voor een exacte snelheid. Bovendien zorgt de olie ervoor dat met een soepele beweging de eindpositie wordt bereikt. De snelheid van de in- en uitgaande bewegingen wordt op haar beurt bepaald door de smooropening.

Het model dat bij KOHLS is gebruikt, beschikt over een retourkracht van 550 N die individueel instelbaar is. De moderne machineonderdelen zijn standaard uitgerust met een ventiel en kunnen zo de gewenste druk produceren. Indien nodig levert ACE eveneens een speciale stikstof vulkoffer, waarmee de klant de druk van de ACE gasveer zelf naar wens kan aanpassen.
