Nieuwe gear skiving-functie voor de Haimer microset VIO lineaire voorinstellingsapparaat

Bij het opstellen van tandwielsnijgereedschappen die worden gebruikt bij het afschaven van tandwielen, moet bijzondere aandacht worden besteed aan het vinden van het exacte midden van het gereedschap. Als het gereedschap zich tijdens het proces niet in het midden van de snijbaan bevindt, wordt het langs de flank van de te bewerken vertanding “getrokken” en kan de vorm en grootte van de vertanding op ongewenste wijze veranderen.

Een absoluut exacte synchronisatie tussen het tandwiel-skiving-gereedschap en de tand is van elementair belang bij dit type bewerking. Anders bestaat het risico van schrootproductie in plaats van een waardevol product. Aangezien het hele proces nu op één en dezelfde machine in productie kan worden uitgevoerd, is het, als deze is uitgerust met de technologiecycli van de fabrikant, des te belangrijker dat de juiste coördinaten worden bepaald wanneer het gereedschap voor de eerste keer wordt ingesteld .

De Gear Skiving-optie voor de Haimer Microset VIO lineaire gereedschapsvoorinstellingen bestaat sinds 2016. Met deze meetfunctie, die speciaal is ontwikkeld voor het meten van gereedschap voor het afschaven van tandwielen, kan deze taak van voorinstelling en meten extern en tijdens niet-productietijden worden uitgevoerd.

Haimer heeft deze optie nu verder ontwikkeld en verbeterd zodat het de machinist ontlast, de kwaliteit van het werkstuk verder wordt geoptimaliseerd en de algehele prestaties en productiviteit aanzienlijk worden verhoogd. Met behulp van de geoptimaliseerde functie kan de gebruiker de juiste gegevens van de snijkant met hoge herhalingsnauwkeurigheid bepalen en natuurlijk digitaal naar de bewerkingsmachine overbrengen. Bovendien kan dit meetproces worden geautomatiseerd via een bijbehorende meetmacro op het voorinstellingsapparaat, zodat alle medewerkers dit apparaat kunnen bedienen om de complexe meting van de gereedschappen zonder diepgaande knowhow te realiseren.

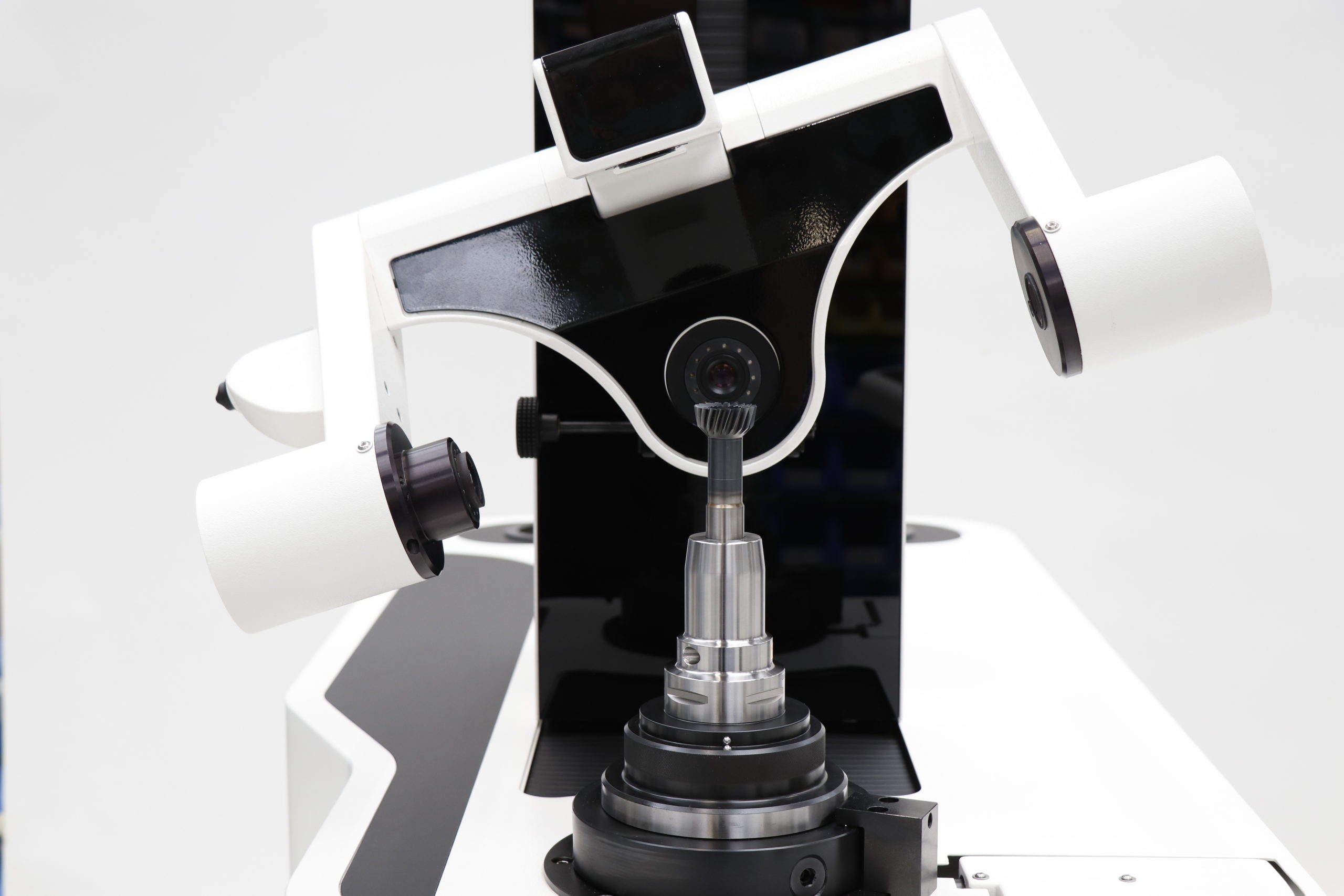

Het systeem, dat is uitgerust met een digitale camera, kan +/- 25° worden gedraaid om zich aan te passen aan de snijkantpositie. Met deze functie kunnen machinisten op een geheel nieuwe manier gereedschappen voor het afschaven van tandwielen vooraf instellen en meten. Tegelijkertijd kan de machine doordraaien, omdat er tijdens niet-productieve tijden aanpassingen kunnen worden gedaan, wat op zijn beurt de productiviteit enorm verhoogt.

Met deze speciale technologie kunnen natuurlijk ook de standaard gereedschappen gemeten blijven worden en kunnen deze gegevens ook naar de bewerkingsmachines worden overgedragen. Dit maakt het VIO Linear-voorinstellingsapparaat van Haimer Microset de perfecte allrounder en de extreem veelzijdige technologie is aantrekkelijk voor iedereen die tandwielskiving op hun draai- / freesmachines uitvoert of voor iedereen die de gereedschappen gewoon effectief wil meten.
