Nieuwe Haas-rotatietafels

Voor verspaningsbedrijven die meer willen halen uit hun geplande investering in een drieassige freesmachine, of voor wie zijn bestaande bewerkingsmachinemogelijkheden een boost wil geven zonder de financiële inspanning die gepaard gaat met de aankoop van een nieuwe machine, bieden de nieuwe rotatietafels TRT70 en TR200Y van Haas Automation een kostenefficiënte oplossing.

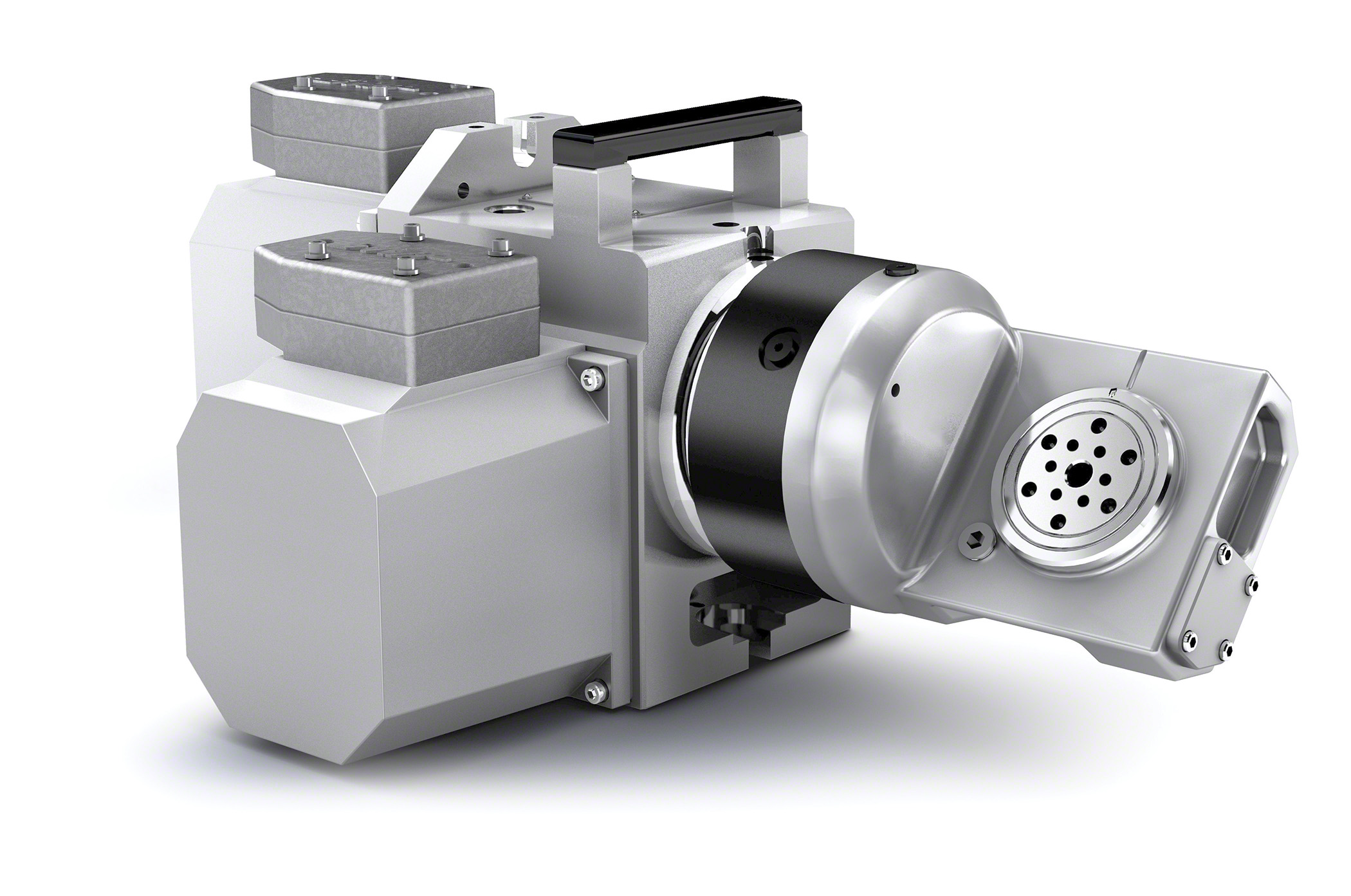

De TRT70-rotatietafel met twee assen biedt een hoge snelheid en nauwkeurige positionering. Hij is speciaal ontworpen voor 3+2-assige en volledige vijfassige bewerking van kleine, complexe onderdelen. Denk aan medisch, tandheelkundig en juwelierswerk. Dankzij de compacte afmetingen en het lichte gewicht is de TRT70 de ideale tweeassenoplossing voor zelfs de kleinste freesmachine.

Opspanvlak

Met zijn borstelloze servomotoren, die op de kantelas 81 Nm koppel leveren en op de draaias 54 Nm, biedt de TRT70 snelle indexeersnelheden van 410°/sec op de kantelas en 620°/sec op de draaias om te zorgen voor korte cyclustijden. Het precisiegeslepen opspanvlak van 70 mm biedt meerdere boutpatronen en een doorlopende precisieboring voor veelzijdige opspanning. De TRT70 maakt het mogelijk om onderdelen tot een diameter van 102 mm te bewerken qua maximale werkstukzwaai. Deze rotatietafel wordt beschouwd als de perfecte aanvulling op machines zoals de nieuwe Haas CM-1 compacte freesbank (CM staat voor Compact Mill).

Om in te spelen op de vraag naar rotatietafels voor op verticale bewerkingscentra van volwaardige grootte, biedt Haas nu een nieuwe draaizwenktafel: de TR200Y. Deze compacte kantelende trunnionrotatietafel met twee assen is ontworpen voor montage in de Y-richting (van voren naar achteren op het bed) van een middelgroot VBC.

Met zijn breedte van nog geen 635 mm en diepte van slechts 508 mm past de TR200Y gemakkelijk op de ene kant van het bed van de machine, terwijl de rest van de ruimte vrij blijft voor extra opspanningen of machineklemmen. De TR200Y heeft een opspanvlak van 200 mm met T-sleuven en maakt het mogelijk om onderdelen tot een diameter van 206 mm te bewerken qua maximale werkstukzwaai. De trunnion biedt ±120° kanteling en 360° verdraaiing voor volledige gelijktijdige vijfassige beweging of om werkstukken onder vrijwel elke hoek te kunnen positioneren voor de bewerking.
