Phantom vereenvoudigt CNC-frezen met universele VHM frees én werkgebiedicoon

Phantom geeft de verspaners met de nieuwe HP2 Uni VHM frees een universeel gereedschap in handen. Boren, frezen, full slotten én 45 graden induiken, de Phantom HP2 kan het. De Nederlandse gereedschapfabrikant laat bij deze frees de DIN-normering los én gebruikt voortaan iconen om zonder rekentabel te kunnen programmeren.

De Nederlandse fabrikant van de Phantom gereedschappen heeft de afgelopen tijd enkele vernieuwingen doorgevoerd, die het de verspaners bijzonder gemakkelijk maken. Deze worden samen met de HP2 frees op de komende Metavak (5-7 oktober) voor het eerst op een beurs gepresenteerd. “We leveren niet alleen goede gereedschappen, maar ook de kennis hoe te frezen met deze gereedschappen”, zegt Jacco Kramer, Product Manager.

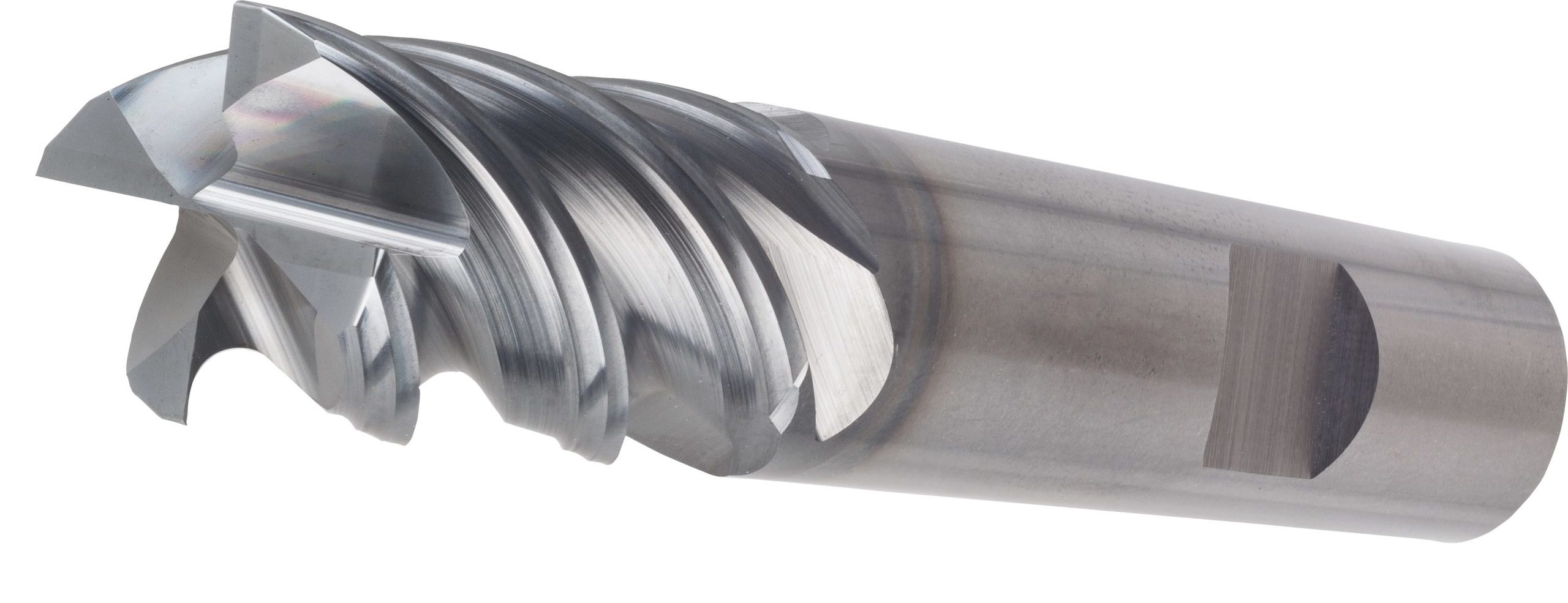

Het gereedschapsnieuws van Phantom is de HP2 UNI VHM Vari frees. Dat deze frees zo breed inzetbaar is, komt voor een deel doordat de hardmetaalkwaliteiten steeds beter worden. Phantom geeft de nieuwe HP2 universele frees daarnaast enkele unieke kenmerken mee, die de inzetbaarheid en betrouwbaarheid verbreden. Zo is er een speciale kopgeometrie ontwikkeld waardoor sleuven frezen, induiken, contouren frezen en zelfs boren zonder startgat voortaan met één gereedschap kan.

Hogere betrouwbaarheid

Om de betrouwbaarheid te verhogen, laat Phantom de snijkanten voordat de coating wordt aangebracht, honen. Dankzij de snijkantradius hecht de coating beter en is de kans op uitbreken veel kleiner. Jacco Kramer: “Bij frezen met scherpe snijkanten zie je dikwijls dat deze afbrokkelen. Dan is de coating snel weg.” De frees is gecoat met een aluminiumchroomnitride (AlCrN) coating, geschikt voor droog en nat verspanen. De langere standtijd betekent een hogere betrouwbaarheid van de frees, wat tegenwoordig belangrijk is nu steeds meer bedrijven automatiseren. Het Phantom team heeft in het Test- en Trainingscenter de HP2 UNI volhardmetalen varifrees uitgebreid getest bij het duikfrezen. Hieruit blijkt de standtijd gemiddeld 30% langer te zijn dan van concurrerende gereedschappen. Omdat de frees zo universeel inzetbaar is, houdt Phantom van de HP2 alle radii van 0,25 tot 5 mm op voorraad. Ook de tussenmaten die tot nog toe vaak specials waren, zijn direct uit voorraad leverbaar. Het advies is om frezen met een radius te gebruiken, maar Phantom heeft ook de standaard beschermfase in het programma.

DIN-norm losgelaten

Met de introductie van de nieuwe universele frees laat Phantom de DIN-norm los. De snijkantlengte wordt net als bij boren uitgedrukt in de verhouding tot de diameter, dus 1xD, 2xD et cetera. Jacco Kramer: “Bij boren gaat men voor de snijkantlengte uit van de schacht. Hierdoor is geen tabellenboekje meer nodig. Zeker de jonge generatie programmeurs, vaak HBO-geschoold, zijn minder vertrouwd met de DIN-normen, die overigens niet altijd even logisch zijn. De typering 2xD, 3xD enzovoort maakt het gemakkelijk.” Phantom wil dit ook bij de andere frezen stap voor stap invoeren. Net als het gebruik van een speciaal icoon waarin de frezer in een oogopslag ziet wat het ideale inzetgebied van het gereedschap is. “Frezers berekenen de snedediepte en -breedte, maar niemand houdt rekening met de snijkrachtschommeling”, legt Jacco Kramer uit.

Werkgebied

De ongelijke spiraalhoek aan een frees is bedoeld om deze schommelingen op te vangen en vibratie te beperken. Maar bij bepaalde verhoudingen tussen de diepte (ap) en breedte (ae) veranderen de snijkrachten en kan een frees toch gaan trillen. Dat heeft snellere slijtage tot gevolg. Voor de HP2 frees heeft Phantom heel veel testen gedaan om te achterhalen wat het ideale werkgebied voor de frees is. Dat wordt zichtbaar gemaakt in een grafiek waarin voor de verschillende lengte-diameters het optimale percentage breedte (ae) staat aangegeven. “Er hoeft dus niks meer uitgerekend te worden of met trial and error te worden uitgezocht. In het icoon ziet de CNC-programmeur direct bij welk percentage van de diepte de frees optimaal werkt en wanneer vibraties optreden.” Groen staat voor een betrouwbaar proces met minimale slijtage, oranje betekent dat nog altijd goed gefreesd kan worden, maar dat de kans op trillingen groter wordt. De rode gebieden moet men vermijden. Phantom gaat dit icoon in de toekomst ook bij alle andere gereedschappen meegeven aan de klanten. “Bij Phantom zien we dit als onze missie naast goede gereedschappen de parameters mee te leveren om CNC-frezen makkelijk te maken”, besluit de Phantom Product Manager.

Phantom presenteert de nieuwe HP2 frees en de oplossingen om gemakkelijk bewerkingen te programmeren tijdens de Metavak (5-7 oktober) op stand F129 Phantom / Van Ommen.
